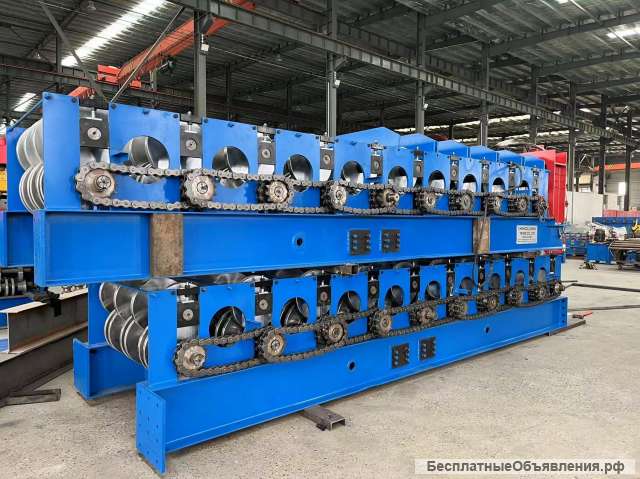

Линия для производства профнастила модель Н153

Здравствуйте! Меня зовут Саша. У нас компания ООО «Цзинь Бинь» предоставляет Вам

Линию для производства профнастила модель Н153

Основные характиристики

Толщина обработки металла: 0.8 ~1.5mm

Ширина обработки металла: 1500mm

Скорость производства: 25-35 m/min

Режима работы: автоматический

Мощность двигателя приода: 60 кВт.(4шт. Двигателя 15 кВт.)

Предел текучести металла до 350МПа

Максимальный предел прочности до 450МПа

Процесс технологии производства:

Подача металла--профилегиб--гидра-вырезание--готовый профнастил

Состав данного оборудования:

Шидравлический разматыватель

Стан профилегибочный

Отрезное устройство (гидравлическое)

Система гидравлического пресса

Система автоматического управления (САУ): MITSUBISHI

Счётчик (PLC): Delta

Автоматический приемный стол


Общие сведения конструкции линии:

Гидравлический разматыватель

Он предназначен для непрерывной подачи ленты из рулона в прокатный стан. Можно автоматически сжимать и затягивать. Внутренний диаметр рулона, 508мм, Осевая нагрузка 10тонн.

Стан профилегибочный

Предназначен для последовательного гиба и формовки полосы проката до требуемой конфигурации профиля. На раме прокатного стана установлены формующие клети, ножницы гильотины профильные, направляющее заправочное устройство, электропривод.

Кол-во рабочих клетей:46 рядовДиаметр клетей:Φ100mm

Материал ролики: 45 улучшенная сталь, отделка закаленным хромированием, твердость до 62 градусов

Материал станины: 400 Н-образный профиля

Материал вала: 40or, отделка и высокотемпературная закалка и отпуск на 650 градусов.

Отрезное устройство(гидравлическое)


Установлены на раме прокатного стана, обеспечивает высокую устойчивость и долговечность. Фигурный нож обеспечивает качественную отрезку профиля необходимой длины. Это устройсиво входит ножа 2шт.(материал из закаленного Cr12 ) Мощность резки обеспечивается гидравлической станцией.

Система гидравлического пресса

Применение топливный насос зубчатки в управлении, введение гидросмесь в гидроцилиндр системы отрезного устройства для привода отрезного устройства к резке металла. Мощность двигателя топливного насоса: 5.5 kw

Система автоматического управления (САУ)

Оборудование для производства профнастила укомплектовано новейшей системой автоматического управления . САУ предназначено для автоматизации процесса прокатки с возможностью управления такими важными технологическими параметрами, как: скорость прокатки (с функцией оптимизации критерия производительность - качество), количество - длина профилей, паузы технологического цикла.



Достоинства САУ:

Обеспечивает плавный пуск-стоп линии (пуск линии без рывков)

Нет пробуксовки прокатного стана, отсутствует резкое натяжения цепей;

Отсутствуют пусковые токи, вызывающие поломки электрической схемы);

Обеспечивает долговечность эксплуатации (щадящий режим);

Увеличение производительности и улучшение качества выпускаемой продукции;

Обеспечивает точность реза по длине +1мм на 6м профиля;

Русское и английское меню.

Счётчик (PLC):

PLC считает отработанную длину профнастила и принимает MITSUBISHI для реализации автоматического производства всей машины.

Автоматический приемный штабелер

Предназначен для приема мерно - нарезанных листов профнастила из ножниц прокатного стана и формирования пачек готового профиля.

Длина стола - 12 метров.

Мощность двигателя: 4 кВт.

Срок изготовления 70 дней.
