Продано

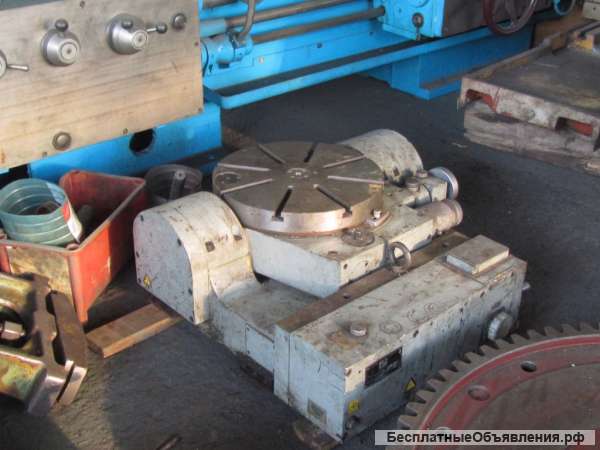

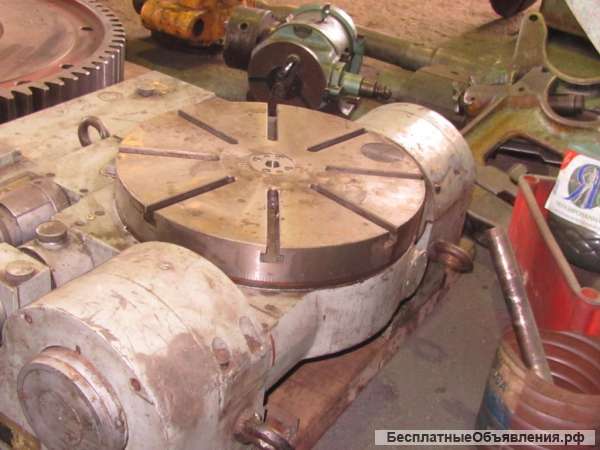

Стол поворотный делительный с индуктивной системой отсчета 7400-0265
Стол поворотный делительный с индуктивной системой отсчета 7400-0265 применяется в качестве установочного приспособления к координатно-расточным станкам. На столе можно выполнять следующие виды работ: расточка отверстий, размеры между которыми заданы в полярной системе координат, а также расточка наклонных и взаимно перпендикулярных отверстий; сверление, чистовое фрезерование, разметка и контрольные измерения. Стол пригоден для работы как и в инструментальных цехах (обработка кондукторов и приспособлений), так и в производственных цехах точной обработки без специальной оснастки. Стол обеспечивает паспортные точностные характеристики при эксплуатации его в помещении с температурой 20a1 и относительной влажностью не более 65%.
Технические характеристики 7400-0265
Класс точности ГОСТ 8-77 С
Диаметр планшайбы, мм 400
Число Т-образных пазов 8
Ширина Т образных пазов, мм 14Н8
Внутренний конус в центре планшайбы Морзе 3; Ст.3
Наибольший угол поворота планшайбы, град. 360
Наибольший угол наклона планшайбы, град. 90
Расстояние от основания стола до оси планшайбы, мм 225
Наибольший диаметр сверления на столе, мм 12
Наибольший допустимый вес обрабатываемой детали в горизонтальной плоскости планшайбы, кг 100
Наибольший допустимый вес обрабатываемой детали в вертикальной плоскости планшайбы, кг 100
Цена деления отсчета углов поворота планшайбы, град 1
Цена деления отсчета углов наклона планшайбы на лимбе грубого отсчета, град 1
Точность установки угла поворота планшайбы, сек 5
Точность установки угла наклона планшайбы, сек 6
Упоры точной установки в горизонтальное и вертикальное положение планшайбы есть
Перемещение планшайбы в плоскости ручное
Длина, высота, ширина 730х810х285
Вес, кг 370
Технические характеристики 7400-0265
Класс точности ГОСТ 8-77 С
Диаметр планшайбы, мм 400
Число Т-образных пазов 8
Ширина Т образных пазов, мм 14Н8
Внутренний конус в центре планшайбы Морзе 3; Ст.3
Наибольший угол поворота планшайбы, град. 360
Наибольший угол наклона планшайбы, град. 90
Расстояние от основания стола до оси планшайбы, мм 225
Наибольший диаметр сверления на столе, мм 12
Наибольший допустимый вес обрабатываемой детали в горизонтальной плоскости планшайбы, кг 100
Наибольший допустимый вес обрабатываемой детали в вертикальной плоскости планшайбы, кг 100
Цена деления отсчета углов поворота планшайбы, град 1
Цена деления отсчета углов наклона планшайбы на лимбе грубого отсчета, град 1
Точность установки угла поворота планшайбы, сек 5
Точность установки угла наклона планшайбы, сек 6
Упоры точной установки в горизонтальное и вертикальное положение планшайбы есть
Перемещение планшайбы в плоскости ручное
Длина, высота, ширина 730х810х285
Вес, кг 370
Город: |
Нижний Новгород
|
Тип: | Продаю |
Автор: | Ярослав Сергеевич | Все объявления автора |
Регист:Регист: | с 10.07.2017 |
Сайт: | www.oookrona.ru |
Дата: | 12.07.2023 10:46 |
Номер: | 1607537 |
